一、概述

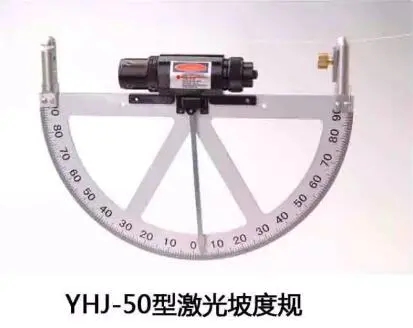

矿用本安型激光坡度规YHJ-50是集电子、光学、精密机械等技术为一体的仪器。
本仪器各项指标和性能均符合 GB3836.1-2010 爆炸性环境 第 1 部分：设备 通用要求；
GB3836.4-2010 爆炸性环境 第 4 部分：由本质安全型“i”保护的设备；MT870-2000
煤矿用防爆激光指向仪；Q/HGY21-2012 矿用本安型激光瞄准器的要求。
二、仪器用途
矿用本安型激光坡度规YHJ-50可用于各种枪械、仪器的瞄准、指向。主要应用于
煤矿具有可燃性气体的采区，配合各种仪器进行照准、指向、定点、扫平等。
三、激光瞄准器型号定义
四、基本参数
安装方式：携带式
防爆形式：矿用本安型
防爆标志：ExibI
激光指向仪工作制：间断性运行
光 功 率：不大于 15mW
有效射程：50m
光斑直径：在 50m 处光斑直径应不大于 15mm
光斑飘移量：在 50m 处光斑飘移量应不大于 5mm
尺寸：89×32×26.5（mm）
重量：0.1kg
供电方式：电池供电（3V）
电池规格型号：锂-二氧化锰电池 CR123A 3.0V 1500mAh 1 只；
本安参数：
U0：3.4V； I0：5.5A
工作电压：3V； 工作电流：60mA
五、工作原理
工作原理如下图，浇封激光模组由电池供电发射激光，由按钮开关控制电源通断，限流电阻在电路短路时起保护作用。
六、使用环境
本仪器严格按照矿用本安结构和性能的要求制造，并符合规定的要求。仪器可在
下列环境中使用：
a 大气压力：80kPa～110kPa；
b 环境温度：-20℃～+40℃；
c 空气相对湿度不大于 96%RH（25℃时）；
d 在含有爆炸性气体（甲烷）和煤尘混合物的煤矿井下环境中；
e 在无明显破坏绝缘的气体或蒸汽的环境中；
